BHC型網篦式格柵

一、用途與性能
1、用途：
網篦式格柵主要用途是攔截水流中體積較小的雜草和汙物。可廣泛用於火力發電廠直流及二次循環供水係統，也可用於冶金、化工、石油、城市汙水處理、自來水等部門的取水工程。
2、性能：
網篦式格柵屬細過濾清汙、濾水機械設備，具有除汙容易，過濾可靠，水流暢通，除汙效率高等性能，而且，使用壽命長、耗電低、噪音小、運行平穩、維修方便，占地麵積小。適用於海水、淡水等不同水質的要求。與液位差檢測控製裝置配套使用，可實現自動化操作。
3、使用條件：
網篦淨孔尺寸較小。為確保格柵正常工作，在格柵前應裝設淨孔尺寸間隙不超過50毫米的粗攔汙柵。根據水源特點，如有較多的冰淩類堆積物、泥沙等，應在取水口前增設相應的預防設施。格柵運行時，衝渣槽內所需衝洗水量約3.5噸/時，該水量可滿足1-4台格柵。且衝洗水壓不應低於0.2MPa。

二、係列型號與主要技術參數：

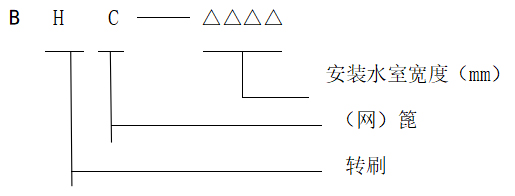

1、型號說明：

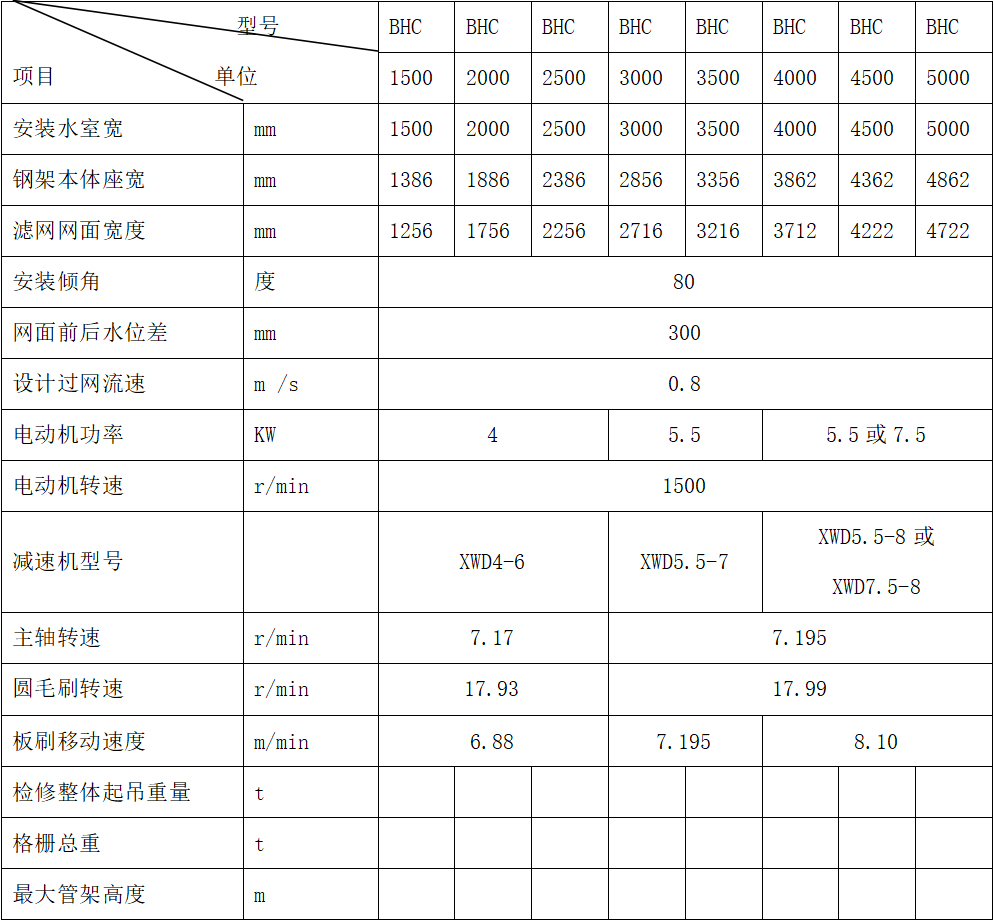

2、主要技術參數：

三、結構和工作原理：
1、結構：

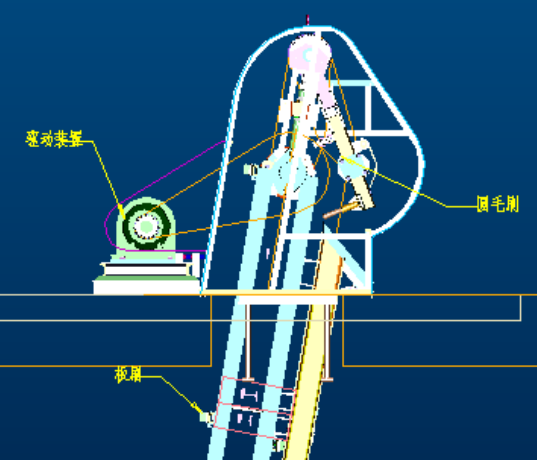

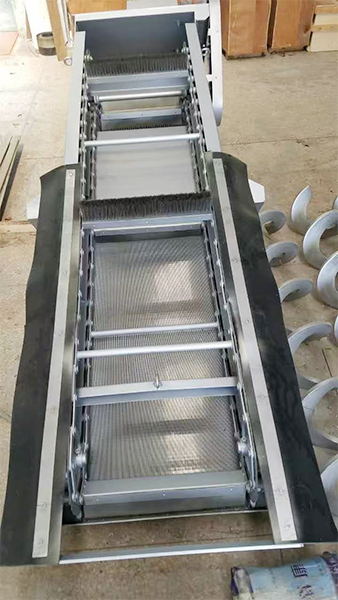

BHC型格柵由支撐鋼架、攔汙網篦、板刷、圓毛刷、驅動裝置和傳動裝置等組成。

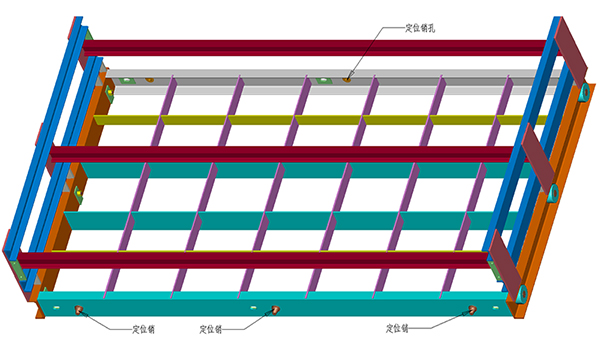

（1）支撐鋼架：
該部分為型鋼結構。由兩段或多段組合而成。各機架分段處均（jun1）有定位銷和定位銷座限位，用螺栓緊固聯接。檢修時，可將整機吊出，也可分段吊出。

（2）攔汙網篦：
攔汙網篦是BHC型格柵的關鍵部分。其功能是攔截汙物，淨化水流。網篦用不鏽鋼材料製成。網麵平整，間隙均勻，網絲沿水流方向呈開放狀態，水流暢通，攔汙容易。該攔汙網篦分數塊固定在機架上，裝置簡單可靠，維修方便。

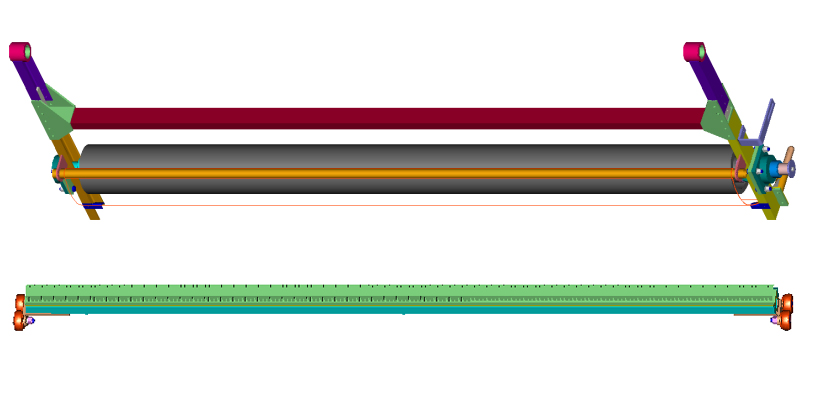

（3）板刷和圓毛刷：
板刷和圓毛刷是整個格柵的功能執行部分，它把截留在網篦上的雜草、汙物等清理到衝渣槽內，實現清汙的目的。

（4）驅動裝配：
本格柵采用電動機驅動，經行星擺線針輪減速器減速後，通過一級鏈帶動主軸旋轉，實現格柵執行工作機構的運動。

（5）傳動部分：
該格柵的傳動部分為鏈式傳動。它具有傳動緊湊，作用在軸上的載荷小，承載能力大，效率高，適用惡劣環境等優點。它包括以下部分：
主傳動部分：實現板刷的上、下移動。功能：清除網篦上的汙物。
副傳動部分：實現圓毛刷的轉動。功能：清除板刷上的遺留汙物。

2、工作係統簡圖：

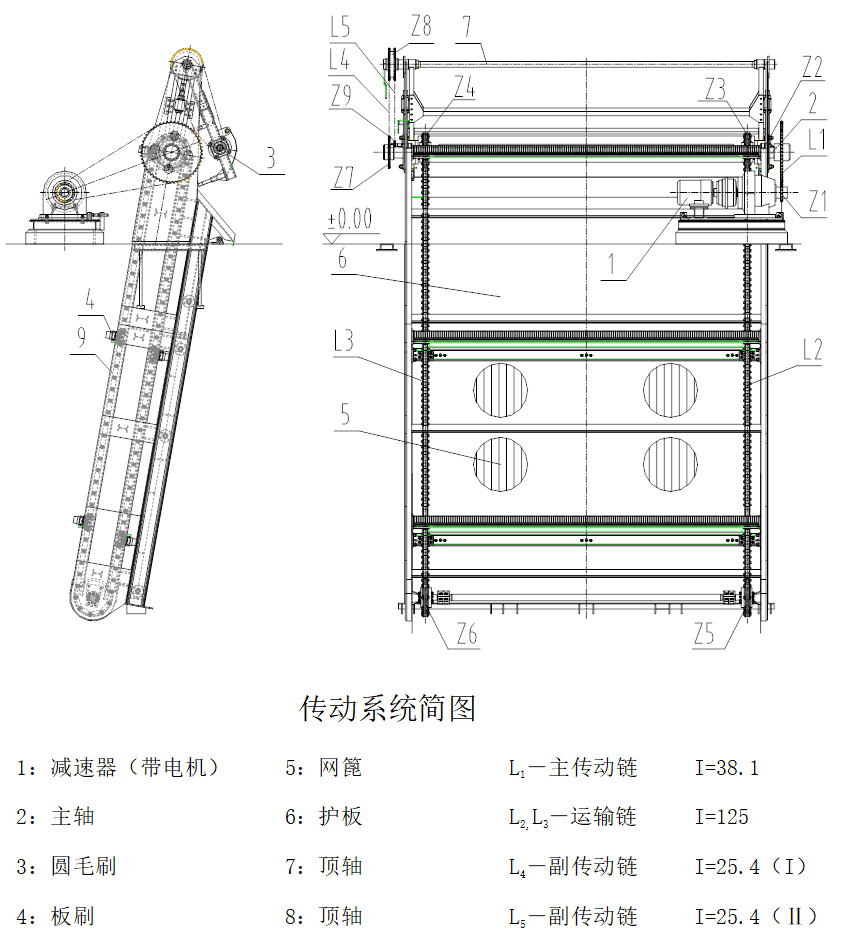

（1）傳動係統簡圖

（2）工作原理：
受電機驅動、運輸鏈帶動緊貼網篦的板刷，作自下而上的移動，將水流中及被網篦截留的雜草與汙物由板刷帶走，經過骨架上的護板麵輸送到零米層以上，實現清除水流中汙物的目的。

（3）傳動過程：
格柵的傳動過程見上麵的傳動係統簡圖。電源合閘後，電動機、減速機開始傳動，通過傳動裝置上的鏈輪Z1，帶動鏈條L1，再經過Z2帶動主軸3轉動，主軸3使鏈輪Z5、Z4帶動兩根運輸鏈L2、L3移動，Z5、Z6是運輸鏈上的從動輪，它使運輸鏈和板刷作回轉運動。主軸上鏈輪Z7隨主軸轉動帶動付鏈條L4，再經過並列鏈輪Z8帶動付鏈條L5，從而使鏈輪Z9帶動圓毛刷4轉動。當板刷碰撞上圓毛刷時，圓毛刷以頂軸7為中心，逐漸擺開一定距離，再靠重力作用使圓毛刷對板刷產生擠壓，達到清掃板刷上的汙物之目的。板刷通過後，它憑重力又自動擺回原位，完成一個清掃動作，被清除的汙物掉入衝渣槽內，被水衝走，實現全過程的清汙。

四、安裝與調試：
1、安裝：
(1)檢查零部件：安裝前，首先應根據格柵安裝總圖、安裝使用說明書中的要求，檢查零部件是否齊備。
(2)一次預埋：一次預埋是格柵安裝與使用的基礎，因此，一次預埋施工中，預埋件位置，外露形狀、材料、地基等都要嚴格按工藝技術要求執行，如有變動,務必與製造廠家協商解決。
(3)導軌：導軌等二次預埋件，按圖紙要求到位後，首先點焊，對兩根導軌槽鋼用調距螺栓或卡、楔等方法進行調整，使兩導軌的位置誤差、直線度、傾斜度、平行度等達到圖紙要求後，才能進行骨架組合試裝。整機組合骨架進入導軌槽鋼內應無阻卡現象，且能自由上、下移動。至此，方可將導軌槽鋼等二次預埋件按圖紙要求焊牢。焊後應再次組合骨架在導軌裏的移動情況，若仍能移動，說明狀況良好，可進行預埋件的二次灌漿，否則應找出原因，予以糾正。

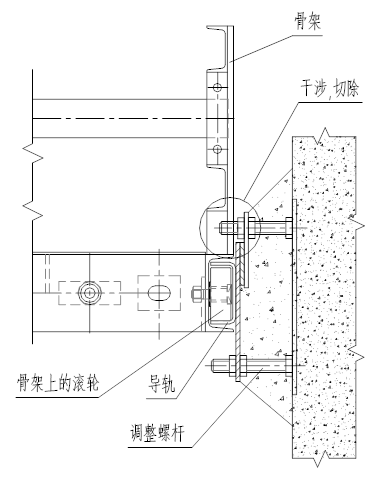

(4)二次予埋件調整好後，必須將調整螺栓杆的外露超長部份切除（如下圖）。

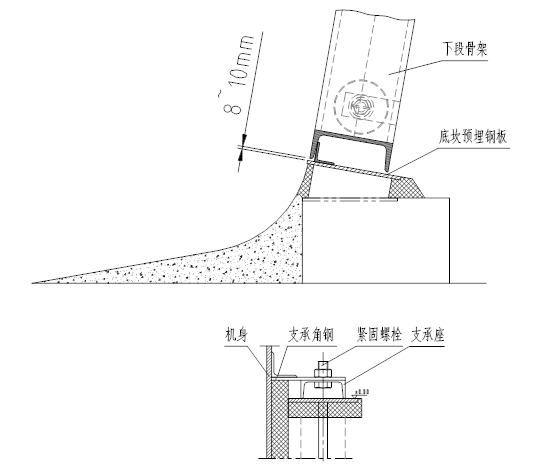

(5)骨架熱膨脹間隙的控製和側翼支承座的灌漿：下圖中下段骨架離底坎予埋鋼板△S=8mm間隙，是考慮骨架在零米層以下較長，安裝閉合氣溫與當地曆年極端氣溫差的熱膨脹量，在施工過程中要嚴格保證。施工時，用δ=8mm厚鋼板放在底坎鋼板上把格柵墊起，按上部和頂部鏈輪軸調整水平。將格柵支承座用螺栓緊固於支承角鋼上，進入預埋坑內灌漿。待沙漿凝固後，提起格柵稍許，抽出所墊鋼板，即保證了8mm間隙。（如下圖）。

2、格柵的安裝：
(1)一般格柵由兩段或多段組成，各段之間均無互換性，安裝時應對各段進行編號，按編號逐段安裝。

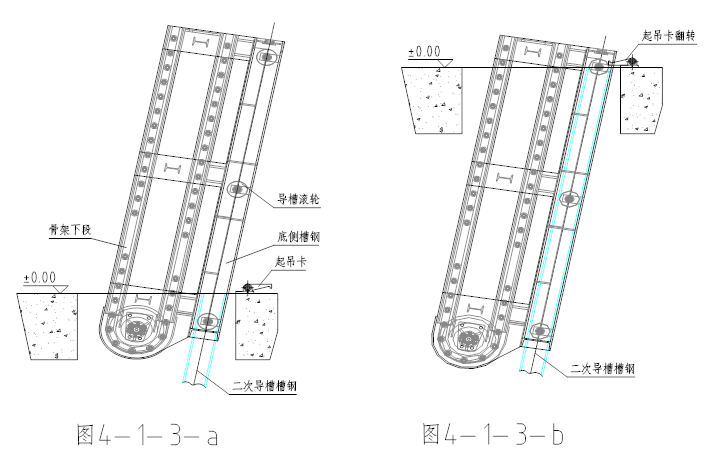

(2)下段機身的吊裝：將下段機身的兩下部底側槽鋼與二次預埋導軌槽鋼相對套合，使槽鋼、導軌、滾輪導入二次槽鋼導軌內，隨後使下段骨架緩慢下落，並使機身逐漸插入機坑，如下圖（圖4－1－3－a）。當下段骨架上端將與地麵平齊時，翻轉起吊架，使骨架上端處於坑口麵上。如下圖（圖4－1－3－b）。

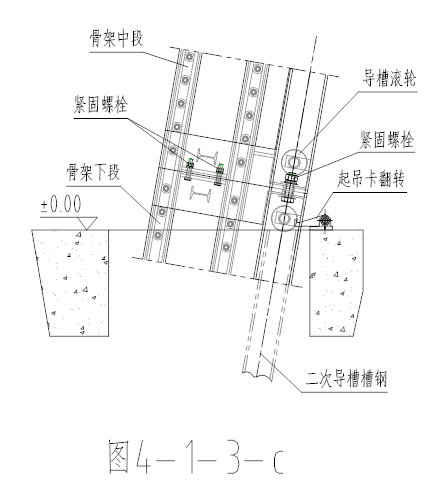

(3)起吊骨架中段：將起吊鋼絲繩係於上部底側槽鋼的吊鉤上，機身吊起，經定位銷，銷座定位後，分段聯接螺栓，使下、中段機身緊固，合為一體，如圖示（圖4－1－3－c）。然後將整機起吊稍許，轉動起吊卡，讓整機沿二次預埋導軌緩慢下滑，至中段末端與地麵平齊時，翻轉起吊架，使中段骨架末端處於坑口麵上。

（1）骨架上段的安裝過程同上。
（2）骨架整體進入槽鋼導軌後，讓骨架上、下移動數次，經檢查無卡阻後，再將導軌焊接、灌漿。
（3）安裝動力裝置
動力部分是整個格柵的驅動部分，安裝時要嚴格按圖紙要求進行，注意電機、減速機和傳動鏈輪前後、左右的中心偏斜度。
（4）運輸鏈條與板刷的安裝：
每台格柵有兩條運輸鏈條。安裝時首先把運輸鏈輪軸放到極限位置，待鏈條掛上後再升高大鏈輪軸到要求的位置。運輸鏈條上安裝著板刷，為避免板刷安裝後出現傾斜，在安裝運輸鏈條時，應調整大鏈輪軸水平，這樣裝配後，才能保證板刷處於水平位置。
（5）安裝其它部分：
其它部分的安裝根據總圖進行。
（6）安裝總檢查：
安裝完畢，應根據總裝圖上的各零部件位置及明細表，進行逐項、逐件的檢查，以防遺漏某一部分零部件或連接件。

3、調試：
（1）格柵全部安裝完畢後，首先要對格柵的前後水室進行清理，將水室裏的一切雜草浮土和滾輪導槽內的雜物清除幹淨。
（2）檢查各鏈條的鬆緊程度：

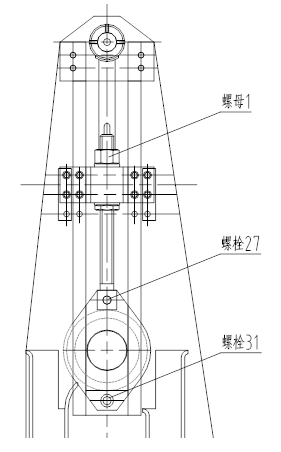

1)鬆開螺栓27、31，用長臂杆轉動螺母I，使兩條運輸鏈鬆緊程度一致。調整後的鏈條在工作狀態時（即工作邊張緊）鬆邊兩個板刷間的鏈條彎曲垂幅值在15－22mm之間。

2)對頂部鏈輪與頂部雙排鏈輪的鏈條可先將固定在頂軸上的張緊輪支架擺動適當夾角，達到初步張緊，再移動小鏈張緊輪位置，使鬆邊彎曲的下垂量為兩輪中心距的1~1.5%對減速器到格柵的主傳動鏈條，可移動電機機座的框架台板，以調整鏈條的鬆緊程度。當工作邊張緊時，鏈條鬆邊彎曲垂幅值約為12~18mm。
3)檢查調整板刷組，使各刷子的尼龍絲尖能插入網篦格縫裏2~3mm，以達到良好的清汙效果。
4)人工轉動主軸，檢查各部件是否轉動靈活，有無卡阻現象和不正常聲音，否則，尋找原因予以解決。
5)檢查電機的電源接法是否正確，通過電機的瞬時起動，查看格柵主軸轉動方向是否與總圖上的主軸轉動方向相一致。
6)根據限矩型液力偶合器的使用說明書，將電機與減速機連接起來。

4-2-2試運轉：
（1）空載試運轉：
格柵安裝調整合格後，在水室充水前，應進行一次幹狀態下的空載試運轉，運轉時間30~60分鍾，查看電機電流是否平穩，電機空載功率是否符合（稍高）出廠試運轉空載功率（作記錄），並查看各轉動部位是否正常，是否有碰撞，異聲、振動、發熱等現象。
（2）工作試運轉：
空載試運轉合格後，將格柵水室充滿水，開啟水室前後閘門，然後啟動相應的水泵，使格柵處於濾水工作狀態。在含渣草、雜物的水流中，格柵在額定過流量下，板刷連續運行一小時，檢查網篦前、後水位差，應不超過20~40mm。打開凝汽器水室查看應無雜草堵塞在鋼管處，即為工作試運轉合格。
（3）作正常壓差清刷試驗：
當格柵在額定過流量下時，將板刷停止運行，讓水源中渣草和雜物（當水中渣草、雜物較少時，可人為的投入類似的渣草）不斷積累在網篦上，在網篦前後水壓差升到200~300mm，再把板刷投入清刷運行5分鍾左右後，網篦前後的水壓差能降到20~40mm以下，則試運轉全部合格。

五，使用與維護：
1、使用要求：
該格柵使用環境條件比較惡劣，正常使用維修的好壞直接關係到清汙效能和壽命，故運行時要注意以下事項。
（1）應根據水源中渣草和汙物情況，定期啟動板刷進行清汙，同時開啟衝渣槽噴嘴，將渣槽內的渣草和汙物衝到規定的地方。若水源中渣草較多時，可連續清汙。
（2）定期檢查傳動裝置及限矩型液力偶合器。
（3）在正常運行中，當電機實耗功率超過空載試運轉功率的1.5~2倍時，應檢查格柵各傳動部位是否正常，是否有雜草汙物在水下卡塞。
（4）由於帶動板刷的運輸鏈經過長期運行後，鏈條會伸長，故要經常檢查鏈條鬆緊程度和傳動件是否工作正常，並及時校正。
（5）當格柵處於停運時，若水源裏的泥沙含量較多，應將格柵前的閘板或閥門關閉，采取措施將水源裏的泥沙清除。

2、維護：
（1）格柵除正常保養外，每年要進行一次大修，檢查各連接件是否牢固，可靠，各傳動部分是否靈活，各易損件是否需要調換，並根據圖紙要求塗刷防鏽漆。
（2）格柵投入運行後，應定期對各要求潤滑的部位，按要求進行加油潤滑。（如潤滑部位圖）
要經常對液力偶合器、行星擺線針輪減速機進行觀察，如有異樣要即時停機檢查。
（3）每台格柵在一定的時間內要保證運行一次，以防長期不用而發生鏽蝕。
（4）格柵從投入運行即日起，要填寫運行日記，記錄運行情況、事故原因、處理或修複情況，還應記錄小修和大修中發現的問題及檢修情況。

3、格柵潤滑部位：
