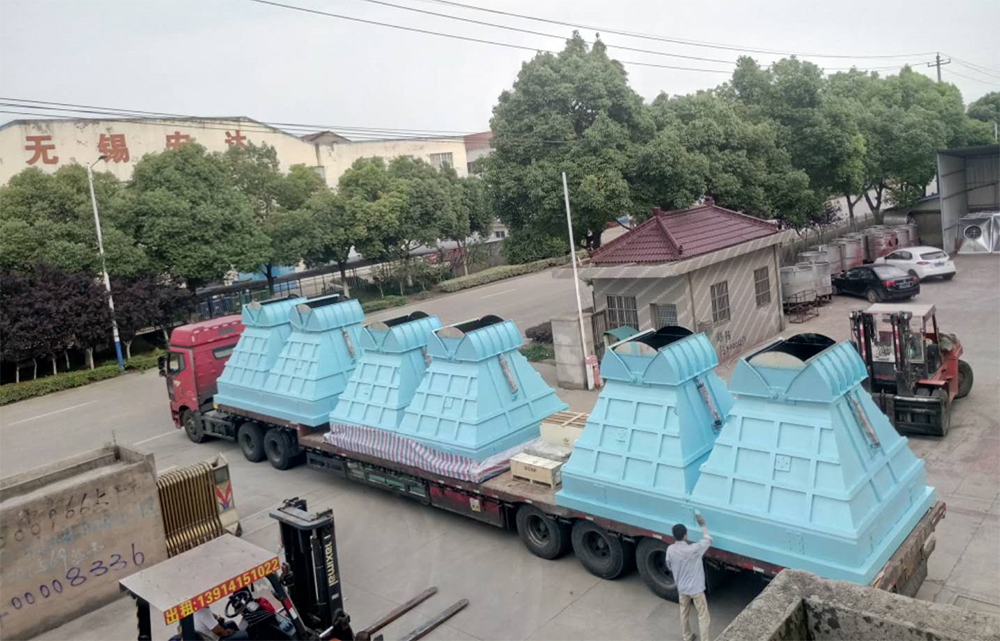

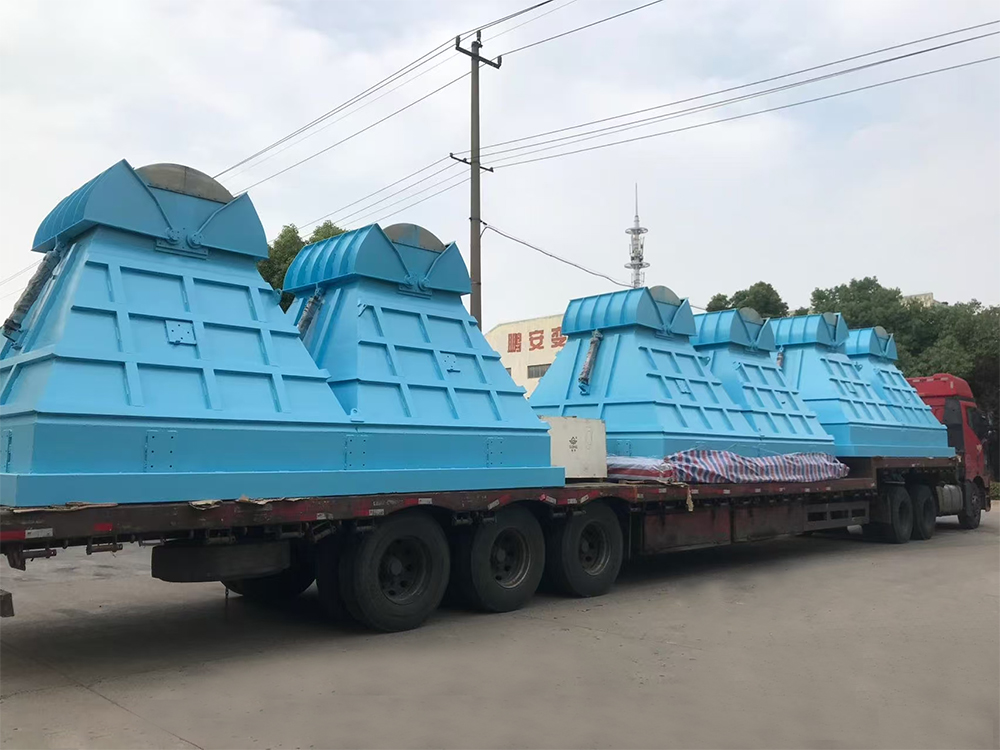

汙泥鬥

一、使用範圍

HND型汙泥鬥主要應用在工業及城市汙水處理過程中，存放經帶式壓濾機或其它壓濾設備處理過的含水率小於80%的汙泥。HND汙泥鬥根據驅動形式分為兩類：Ⅰ型氣動或電動和Ⅱ型手動。

二、工作原理

HND—Ⅰ自動汙泥鬥由汙泥鬥、氣動或電動控製裝置兩部分組成。汙泥鬥底部有兩個扇形門，每個扇形門控製一個腔體排卸汙泥，每個扇形門由一個氣缸或電動推杆控製開關，氣源、電源現場提供。

三、技術參數

規格型號 鬥容（m3） 啟閉力（Kgf）

LCW-III-HND-05 5 680

LCW-III-HND-10 10 1130

四、 訂貨說明

1、設備選型：汙泥鬥容積6m3以下，以5m3為準，6 m3以上以10 m3為準；

2、汙泥鬥盡量不要選用鋼結構支撐，在土建施工時作好水泥支撐框架；

氣動泥鬥適用於壓濾機產出的泥餅的儲存及排出外運。其結構簡單，操作方便。泥鬥的卸料部分由汽缸控製開啟和關閉，並且汽缸控製開啟和關閉能夠分別在現場和遠程進行控製。

1．泥鬥的安裝

（1）將泥鬥吊運到泥鬥預留孔的下方。

（2）利用泥鬥內安裝的的4個吊耳將泥鬥吊裝在泥鬥預留孔的相應預埋板位置上。

（3）泥鬥位置調整好後，將泥鬥墊穩支好，安全施工。預防吊裝設備時，發生事故。

（4）將泥鬥上的斜支撐（26件）與預埋鋼板焊牢。

（5）氣動裝置的支架按圖安裝好後焊牢，將氣缸安裝在支架和閘門上。

2．泥鬥的操作規程

在現場進行操作，首先將控製係統切換到近程控製位置上。需要卸料時，先打開氣閥後，按動啟動按鈕。氣缸活塞頂出，推動閘門，將閘門頂開進行卸料。卸料完畢後需要關閉閘門時，按動關閉按鈕，汽缸活塞收縮，閘門關閉。而後，切斷氣源。

遠程操作時，首先將控製係統切換到遠程控製位置上。然後按現場操作程序進行操作。

3.注意事項

（1）泥鬥內的物料不能存放時間過長，以免出現泥餅板結，致使卸料困難。

（2）氣動三聯體要經常進行維護保養，按時加油排汙。

（3）電磁閥安裝兩件，一件使用，一件備用。保證設備安全正常運轉。
