一、概述

高壓電氣設備溫度監測點都處於高電壓、大電流、強磁場的環境中，甚**有的監測點還處在密閉的空間中，由於強電磁噪聲和高壓絕緣、空間的限製等問題，通常的溫度測量方法無法解決這些問題導致無法使用。我公司自主開發設計的無線溫度監測係統采用無線電波進行信號傳輸。傳感器安裝在高壓設備上，與接收設備之間無電氣連接，因此該係統從根本上解決了高壓設備接點運行溫度不易實時在線監測的難題。

無線溫度監測係統具有**的**性和**性，可直接安裝到每台高壓開關、母線接頭、戶外刀閘、變壓器等容易產生高溫的電氣接點處。係統配備標準通訊接口，可聯網運行。通過上位機軟件，可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供曆史數據，實現了高壓設備熱故障預知維護。

二、無線測溫係統結構

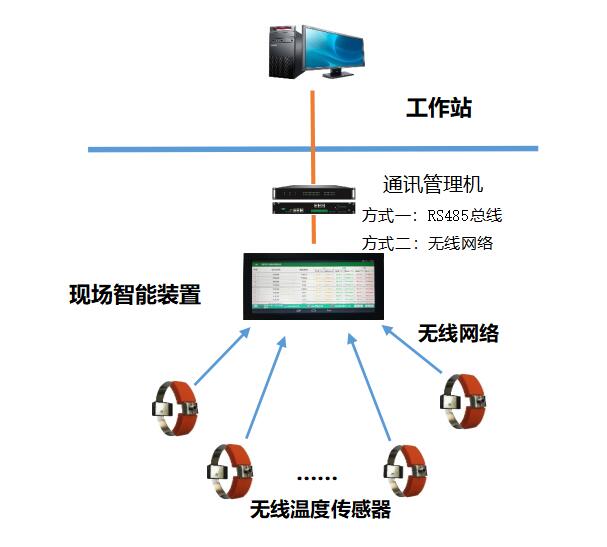

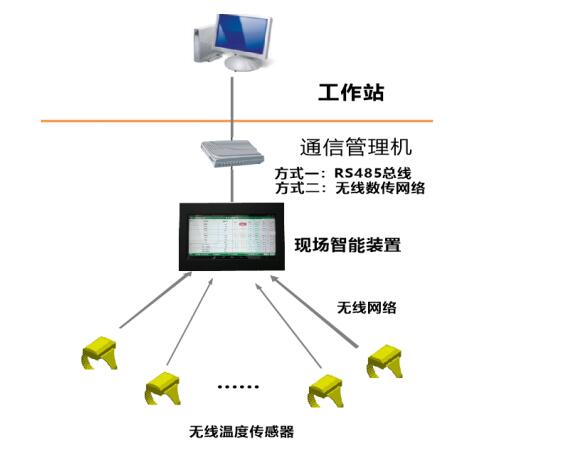

2.1 無線測溫係統結構圖

2.2 無線溫度傳感器

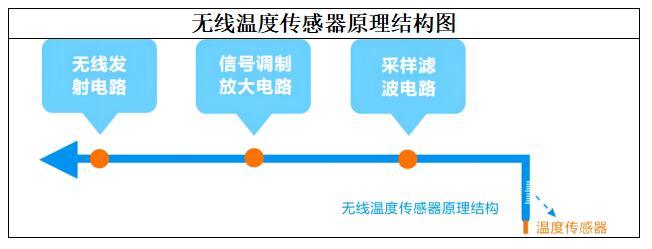

無線溫度傳感器用於測量高壓帶電物體表麵或接點處的溫度，如高壓開關櫃內的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。無線溫度傳感器是由溫度傳感器、信號調製放大、邏輯控製電路、無線調製接口等組成（如下圖所示）。傳感器將采集到的溫度信號通過無線網絡發送到無線測溫主機。

主要功能：

2.3. 無線測溫裝置

無線測溫主機是一款集溫度傳感器工作狀態的監測. 現場溫度顯示，報警提示和輸出，事件記錄及數據記錄於一體的現場溫度監測儀，並可修改現場無線溫度傳感器的地址等參數。

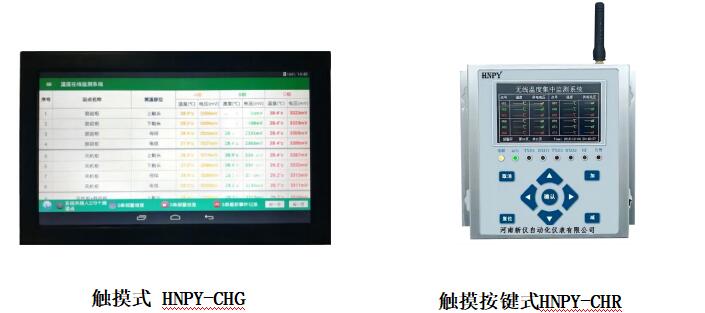

無線測溫裝置

主要功能：

三、顯示與參數設置

3.1 主顯示界麵

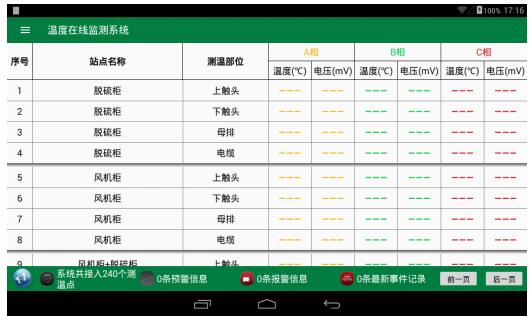

▇ 顯示各個測溫點的部位名稱和溫度數據，每個部位分A,B，C三相分別用黃、綠、紅顯示。當某個測溫點離線時顯示“---”。

▇ 為了顯示直觀、2個開關櫃或設備之間有一條灰色線條區分。

▇ **下邊信息欄分別顯示：環境溫度，係統接入傳感器的數量、當前預警信息數量、當前報警信息數量、**新事件記錄數量、報警聲開關。

▇ 當發生了預警和報警時下麵信息欄會顯示當前預警和報警的數量，點擊可查看。當溫度恢複正常後預警信息、報警信息記錄自動清零。

▇ 當**近發生事件記錄時，信息欄下方會提示**近發生的事件記錄數量，點擊即可查看，可手動清空信息記錄。

3.2 菜單欄

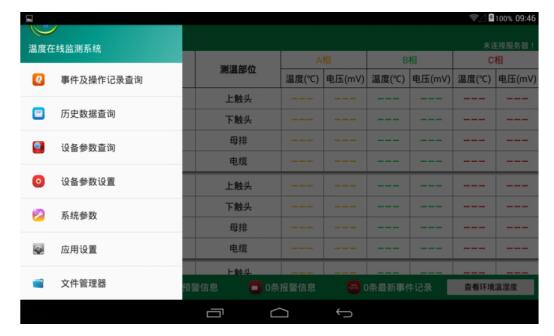

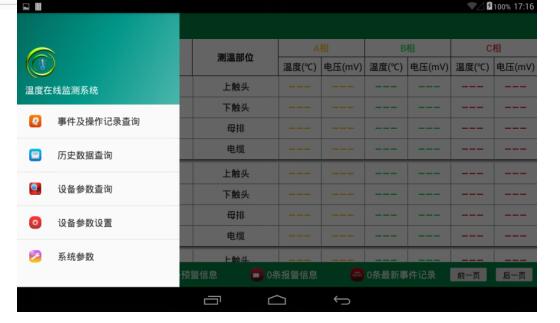

點擊左上角或在顯示器**左邊邊緣向右滑動即進入菜單界麵。

           菜單依次為：

     當前數據查詢：點擊該菜單可進入測溫點溫度顯示界麵。

     事件及操作記錄查詢：點擊該菜單進入相關事件記錄查詢界麵。

     曆史數據查詢：點擊該菜單進入曆史數據查詢界麵。

     設備參數查詢：點擊該菜單進入設備參數查詢界麵。

     設備參數設置：點擊該菜單進入設備參數設置界麵。

     係統參數：點擊該菜單進入係統參數查詢和設置界麵。

3.3 事件及操作記錄查詢

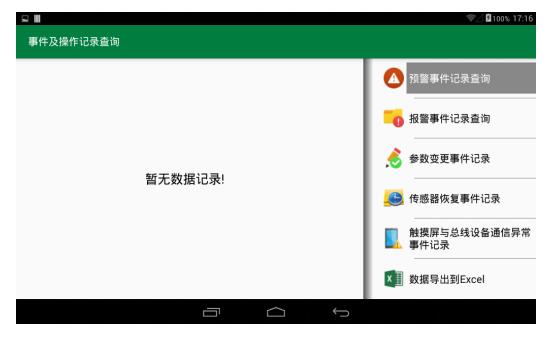

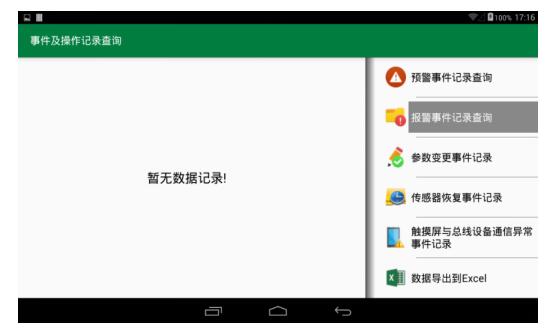

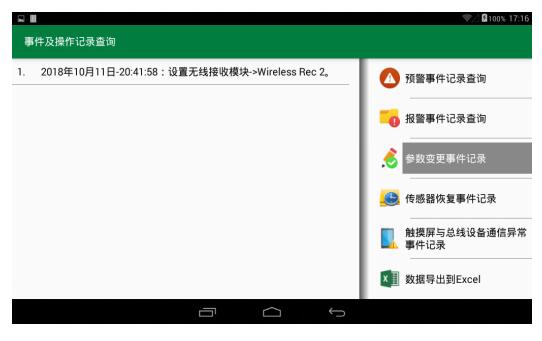

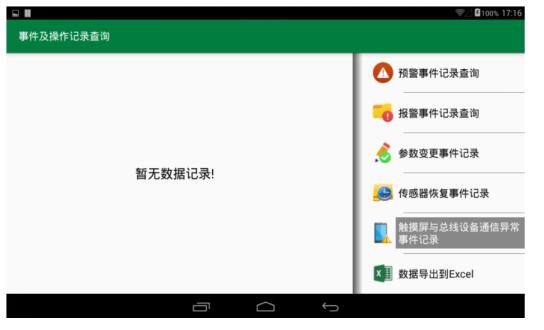

點擊事件及操作記錄查詢菜單後，進入以上界麵，**左邊顯示相應的事件記錄，**右邊可選擇查詢那類事件記錄。

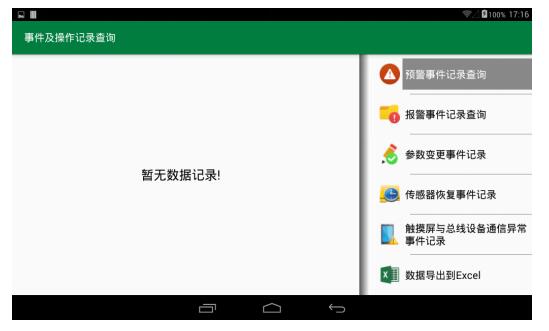

  3.3.1 預警事件記錄

    係統發生的預警事件，記錄了事件發生的時刻和發生時刻的溫度。

3.3.2 報警事件記錄

係統發生的報警事件，記錄了事件發生的時刻和發生時刻的溫度。

 3.3.3 參數變更事件記錄

  當係統發送參數變更時，生成參數變更事件記錄

3.3.4 傳感器恢複事件記錄

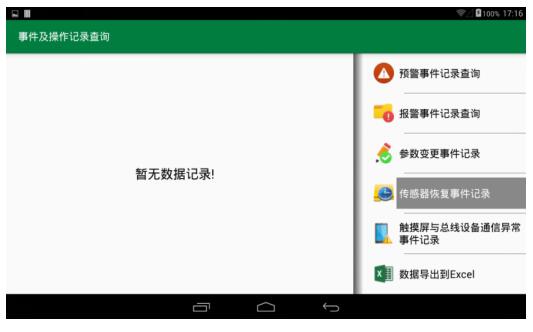

當傳感器溫度恢複正常時生成事件記錄

 3.3.5 觸摸屏與總線設備通信異常事件記錄

當觸摸屏與總線通信異常時生成事件記錄，該功能需觸摸屏RS485總線上接入其它設備。

 3.3.6 數據導出到Excel

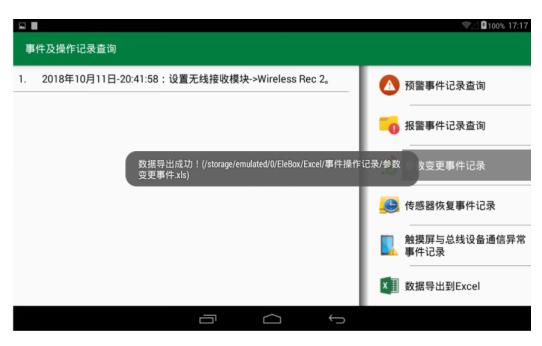

點擊該菜單係統自動將所有事件記錄導入到Excel文檔，用戶可通過U盤將Excel文檔拷貝出。

 3.4 曆史數據查詢

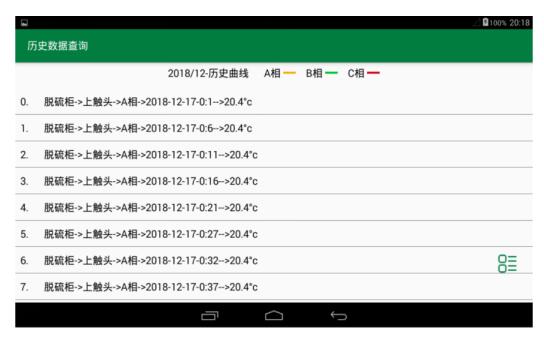

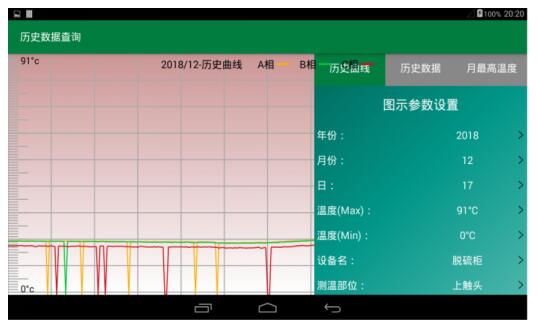

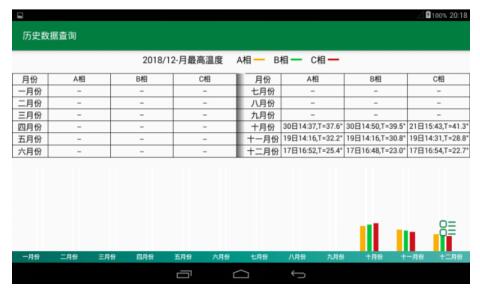

點擊進入曆史數據查詢菜單後，進入一下界麵，界麵的**左邊顯示查詢的內容，**右邊可選擇查詢曆史數據的類型即曆史曲線、曆史值、月**高溫度，同時可現在查詢任意一個測溫點的溫度數據，以及查詢的年度、月份和天數。

3.4.1曆史曲線查詢

    可查詢任意一個測溫點具體時間段的曆史曲線記錄

3.4.2曆史值查詢

  可查詢任意一個測溫點近一個月的曆史值數據記錄

 3.4.3**高曆史溫度  可查詢任意一個測溫數據在當月**高溫度記錄

3.5設備參數查詢

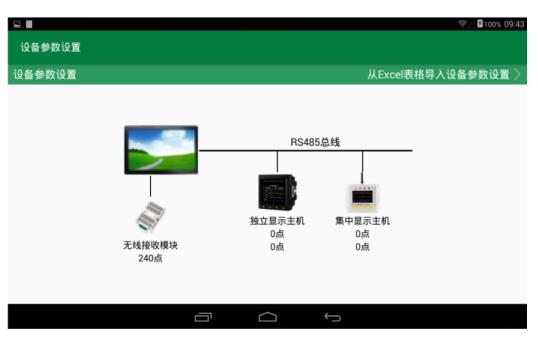

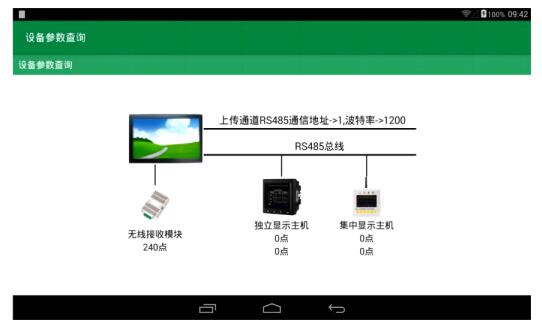

點擊設備參數查詢進入如下界麵 可以查看設備通訊地址以及各設備數據列表信息。

3.6 設備參數設置

點擊設備參數設置輸入密碼“5102”進入菜單後顯示以下界麵，點擊相應的設備會進入到設備數據列表可對測溫點的名稱等進行配置，也可點擊右上方：從Excel表格導入設備參數設置，係統會自動從Excel表格導入設備參數。

3.6.1設備參數修改

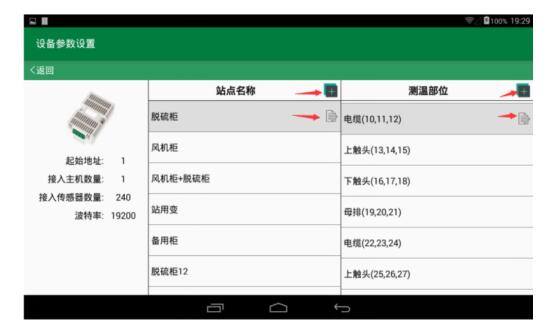

    點擊設備進入到設備信息列表，點擊相對應的增加按鈕即可增加新的設備顯示數據，點擊修改按鈕即可修改設備名稱，以及相對應的觸點顯示名稱。

一、 右劃出現菜單欄點擊文件管理器。

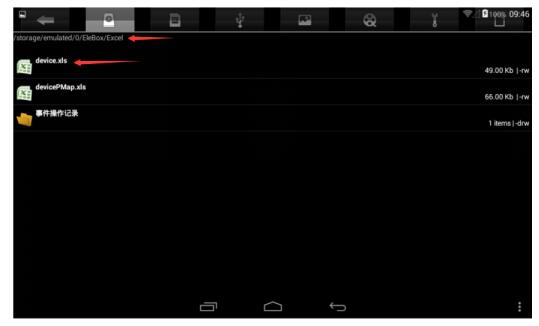

二、文件管理器裏麵找到路徑：0/EleBox/Elecel/ 用U盤把device文件拷貝出來。

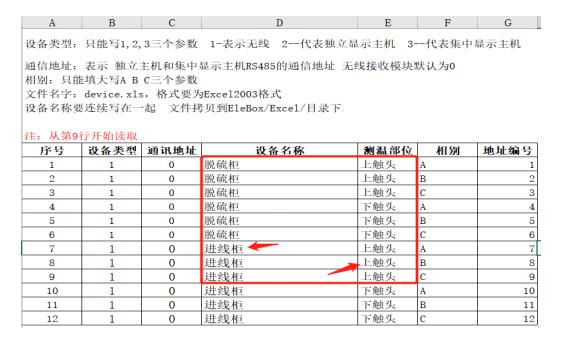

 三、插到電腦上打開文檔、按照現場安裝的櫃名稱與測溫部位進行修改（注：隻需要修改設備名稱和測溫部位即可）

3.7係統參數

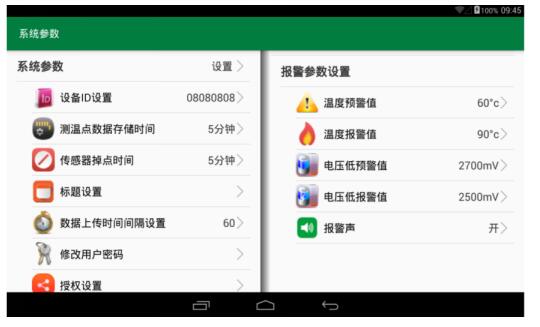

  點擊係統參數菜單後進入以下界麵，可查看係統的各項參數，點擊設置菜單會彈出密碼輸入界麵，輸入密碼”5102”後可對裏麵的每項參數進行設置。

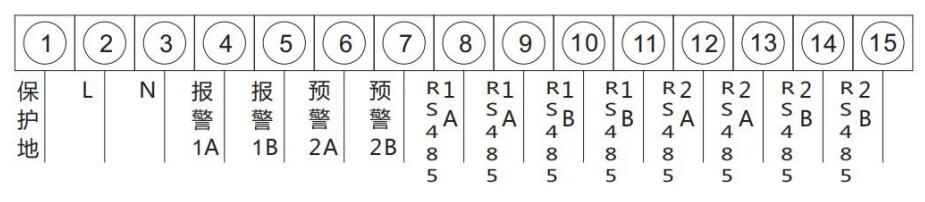

 四、接線方式

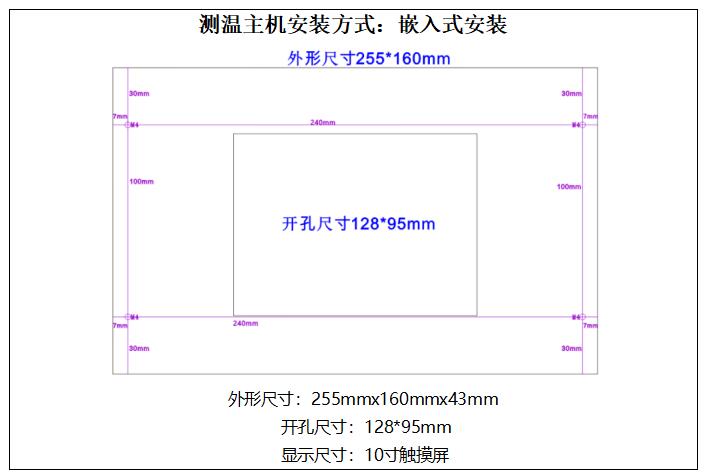

五、外形尺寸及安裝方式

六、無線測溫係統典型組網方式

注：此圖為典型的組網方式，實際應用中根據項目情況可能有所改變。

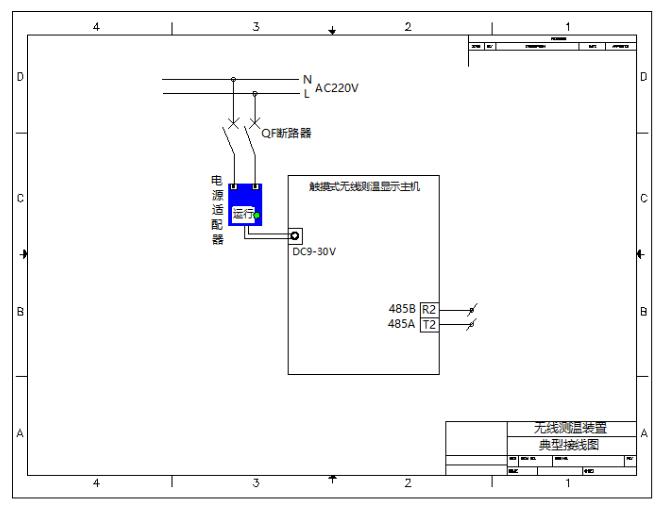

附錄一：典型接線原理圖

附錄二：通訊規約

寄存器地址表：

注意：讀取采集點信息（溫度、電壓等）時，寄存器地址不能超過設置的采集點數量。
